Laporan Contoh Simulasi Jaringan
12/06/17
Gambar 0.1 Simulasi Jaringan 8 Cabang Adira Finance
I.
Alat atau Media Yang Digunakan
 |
a). Media jaringan yang kami gunakan dalam simulasi jaringan kali in adalah yang pertama Router, Router yang kami gunakan ada tujuh buah Router yang masing-masing cabang memiliki routernya tersendiri, kecuali untuk Kabupaten dan Kota Bandung yang terhubung ke oleh satu Router. Kami menggunakan satu Router untuk Kedua wilayah ini adalah karena menurut perkiraan kami Kota dan Kabupaten Bandung memiliki zona atau wilayah yang hampir berdekatan. |
b).
Media jaringan yang kedua adalah Switch
yang berfungsi untuk melanjutkan dan memperkuat signal yang masuk melewatinya,
kami menggunakan delapan buah Switch yang diletakkan dimasing-masing cabang
satu Switch.
Media jaringan yang ketiga adalah Server yang terdapat tujuh buah
Server untuk setiap cabang unit kantor terkecuali wilayah Kabupaten dan Kota
Bandung yang terhubung oleh satu buah Server seperti halnya Router yang digunakan,
hal ini dilakukan untuk meminimalisir biaya.
| c). Media jaringan yang selanjutnya adalah Kabel, yang dalam simulasi ini terdapat dua jenis kabel yang kami gunakan, kabel Straight dan kabel Cross. Dimana kabel Straight digunakan untuk menghubungkan Switch dengan Client, Switch dengan Server dan Switch dengan Router. Dan kable Cross digunakan untuk menghubungkan Router dengan Router dan Switch dengan Switch. |
d) Koneksi jaringan yang kami gunakan dalam simulasi ini adalah MAN
(Metropolitan Area Network) karena jarak dari masing-masing cabang yang jauh
dan berjumlah cukup banyak. Ip Address yang diterapkan salah satu cabang yang
akan kami contohkan adalah Kabupaten Sumedang, pemberian alamat Ip yang
dilakukan adalah secara random atau otomatis yang biasa disebut DHCP (Dinsmic Hosting Configuration
Protocol), sehingga nantinya Client akan menerima Ip Address secara Random atau
Otomatis yang sebelumnya telah diatur diServer.

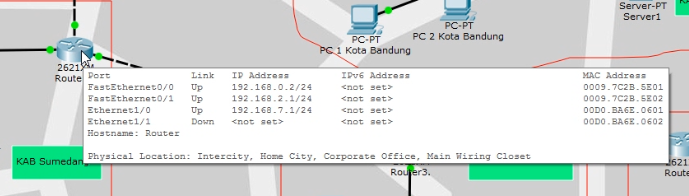

Router dalam
simulasi ini berfungsi untuk melewatkan Ip Address berbeda dari masing-masing
cabang, tentunya dengan pengaturan yang telah dipelajari. Jangan memberikan Ip
Address yang sama dengan yang sudah dibuat sebelumnya karena akan menyebabkan
error.
II.
Test Connection Jaringan
Mengecek jaringan dari
satu Client dengan Client lain yang berada di cabang lain dengan dua cara, yang
pertama dapat dengan mengeping alamat Ip Clien lain menggunakan Command Prompt,
dan yang kedua adalah dengan mengklik gambar Message pada Cisco Packet Tracer
dan menghubungkannya pada Clien yang ditentukan.
Copyright By :
Andri Mulyana.
